部屋の面積から空調負荷の目安を設定する

部屋の面積と用途から、大まかな空調負荷を計算し必要な空調機のあたりをつけます。

部屋の用途別空調負荷の目安(HASS109改訂案より引用)

事務所

事務室 最上階:(冷房)140〜170 kcal/m2・h

          (暖房) 140 kcal/m2・h

事務室 中間階:(冷房)110〜150 kcal/m2・h

        (暖房) 140 kcal/m2・h

会議室 最上階:(冷房) 240 kcal/m2・h

        (暖房) 240 kcal/m2・h

会議室 中間階:(冷房) 220 kcal/m2・h

        (暖房) 210 kcal/m2・h

応接室 最上階:(冷房) 170kcal/m2・h

        (暖房) 180 kcal/m2・h

応接室 中間階:(冷房) 150 kcal/m2・h

        (暖房) 160 kcal/m2・h

銀行

営業室 客溜:(冷房) 220 kcal/m2・h

       (暖房) 210 kcal/m2・h

応接室:(冷房) 180 kcal/m2・h

       (暖房) 150 kcal/m2・h

女子ロッカー室:(冷房) 160 kcal/m2・h

           (暖房) 140 kcal/m2・h

デパート

1階売り場:(冷房) 350 kcal/m2・h

      (暖房) 210 kcal/m2・h

売り場:(冷房) 210 kcal/m2・h

    (暖房) 120 kcal/m2・h

特売場:(冷房) 310 kcal/m2・h

    (暖房) 170 kcal/m2・h

スーパーマーケット

食料品:(冷房) 230 kcal/m2・h

       (暖房) 200 kcal/m2・h

衣料品:(冷房) 220 kcal/m2・h

       (暖房) 170 kcal/m2・h

ホテル

宴会場:(冷房) 420 kcal/m2・h

       (暖房) 330 kcal/m2・h

客 室:(冷房) 140 kcal/m2・h

       (暖房) 180 kcal/m2・h

レストラン

客室:(冷房) 260 kcal/m2・h

   (暖房) 230 kcal/m2・h

バー

客室:(冷房) 270 kcal/m2・h

   (暖房) 200 kcal/m2・h

公民館

研修室:(冷房) 230 kcal/m2・h

    (暖房) 240 kcal/m2・h

図書館

閲覧室:(冷房) 140 kcal/m2・h

    (暖房) 130 kcal/m2・h

病院

病 室:(冷房) 130 kcal/m2・h

    (暖房) 160 kcal/m2・h

劇場

客 室:(冷房) 440 kcal/m2・h

    (暖房) 230 kcal/m2・h

ロビー:(冷房) 210 kcal/m2・h

    (暖房) 220 kcal/m2・h



・これらは概算値になるので、最終的には、設備設計者による詳細負荷計算を実施して容量を決定します。詳細負荷計算と負荷容量が異なることがあります。
・部屋の位置する方角や窓開口率、壁や窓サッシの断熱性能によって影響します。





空調・衛生技術データブック (第4版)

空調・衛生技術データブック (第4版)









計算例

事務室 中間階で120m2の事務室の概算空調能力を検討



上記の表より、目安の負荷量を確認します。

(冷房)110〜150 kcal/m2・h   (暖房) 140 kcal/m2・h

f:id:c6amndbgr3:20180220234624j:plain

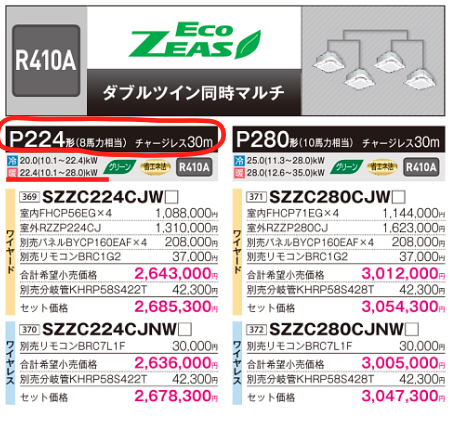

上の写真のように、概算負荷能力から空調機を選定します。

事務所なので、天井カセット型(4方向)としました。













↓↓ 【ポイント】室用途別 室内機の選び方

新建築士必見!! 空調設備のプランニング法 【計画時のポイント】 - 建築士のメモ帳.com









空調機のカタログに、機器の能力が記載されているので確認してみて下さい。





最近は、窓や建物の断熱性能が上がっているので概算で求めた能力よりも、

詳細設計で求めた値の方が小さくなるケースが多いです。





是非参考にしてみて下さい!!
