高断熱住宅を計画する為に必要不可欠! 熱貫流率(U値)を求める方法!





熱貫流率(U値)を求める方法を紹介します。

熱貫流率(U値)とは??

f:id:c6amndbgr3:20180523182825p:plain

熱貫流率とは、部材の熱の通りやすさを表します。



熱貫流率は次の式で求めます。

熱貫流率(U値)(W/m2K)= 1 / 熱貫流率(m2K / W)



熱貫流率(m2K /W)= 厚さ(m) / 熱電導率(W / mK)





実際に計算してみよう!

それでは、実際に熱貫流率を計算して行きます。

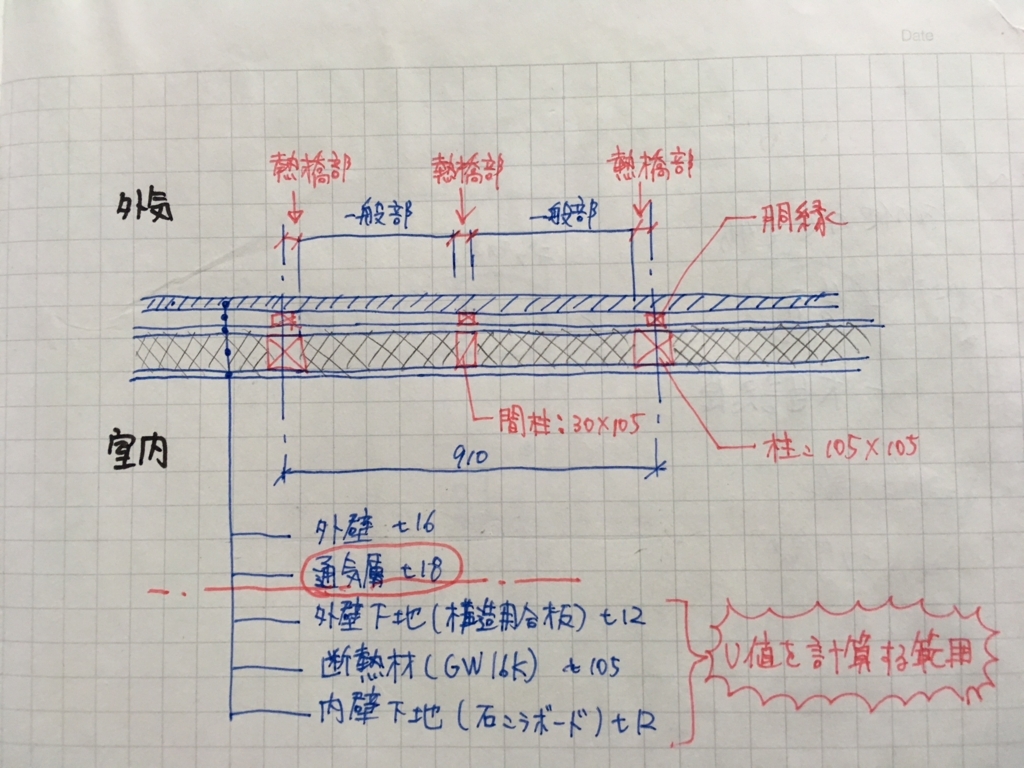

下の図のような壁の構成があったとします。

f:id:c6amndbgr3:20180716195108j:plain





熱貫流率(U値)の計算例

1・一般部と熱橋部分の割合を求めます。



・910mm間における熱橋面積比

  =(105mm + 30mm) ÷ 910mm

       =0.1483・・・ ≒ 0.15

・一般部の面積比

  =(1ー0.15)

  =0.85







2・壁の表面熱抵抗値を求めます。

f:id:c6amndbgr3:20180716183704j:plain

計算例は、

「外壁」で外部側に通気層があるので

・外気側表面熱抵抗 Ro:0.11

・室内側表面熱抵抗 Ri :0.11

を選びます。





3・各部材の熱抵抗値を求めます。

・熱抵抗値 = 部材の厚さ ÷ 熱伝導率

Point

外壁側に通気層がある場合は、通気層より外側の材料の熱抵抗は計算に含みません。



↓材料の熱伝導率をまとめたページはこちらです。↓

www.arch-memo.com





4・平均熱貫流率を求めます。

・平均熱貫流率

 =一般部の熱貫流率 × 一般部の熱橋面積比

       + 熱橋部の熱貫流率 × 熱橋部の熱橋面積比

 =0.37 × 0.85 + 0.82 × 0.15

 =0.4375 ≒ 0.44





5・実質熱貫流率を求めます。

木造の場合、実質熱貫流率は平均熱貫流率と等しくなります。

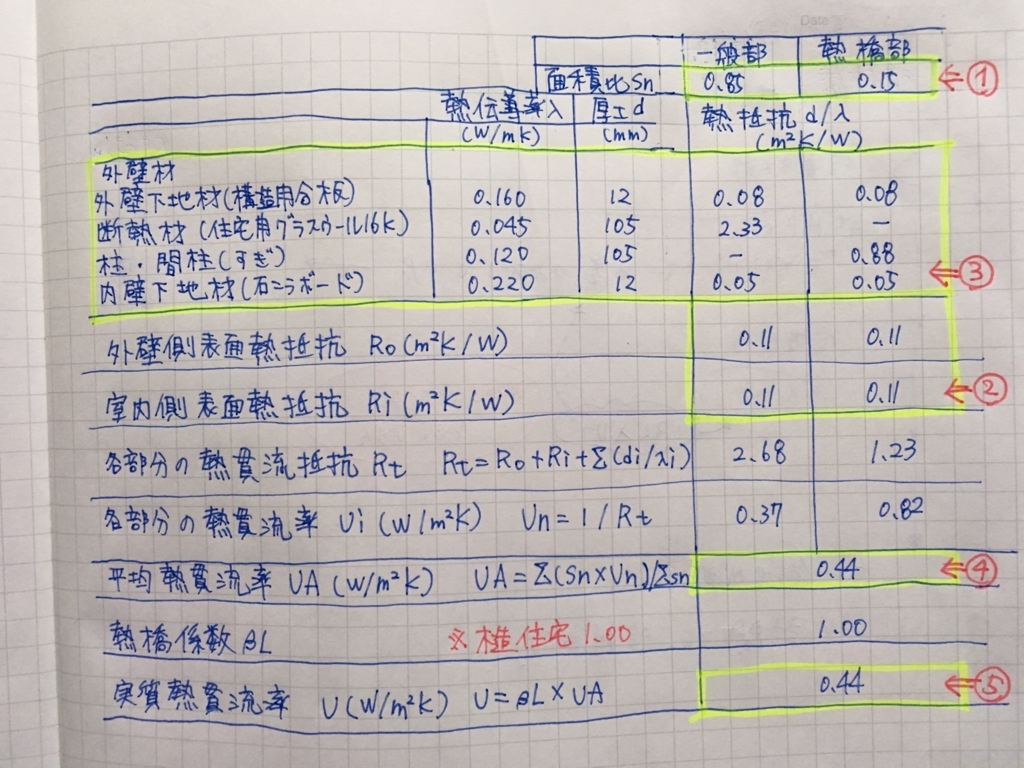

これまで計算した数値をまとめます。

f:id:c6amndbgr3:20180716183643j:plain



 この壁の熱貫流率は、0.44(W/m2k)となります。



天井や壁も同様に行います。



是非試してみて下さい。
