形状による性能の違い! 熱環境の面で考える理想的な家のかたちとは??

形状による性能の違い!

住環境の面で考える理想的な家のかたちとは??



最近の猛暑により、住環境への関心がますます高まっています。



住環境の面から考える理想的な家の形とは、表面積が少ない形です。



Q値は、お金をかければ上げることは簡単です。

しかし、闇雲に上げるだけでは工事費だけがかさんでしまいます。



今回は、熱環境の面から「最適な家の形」を考えます。

f:id:c6amndbgr3:20180809172728j:plain



「かたち」による表面積の差

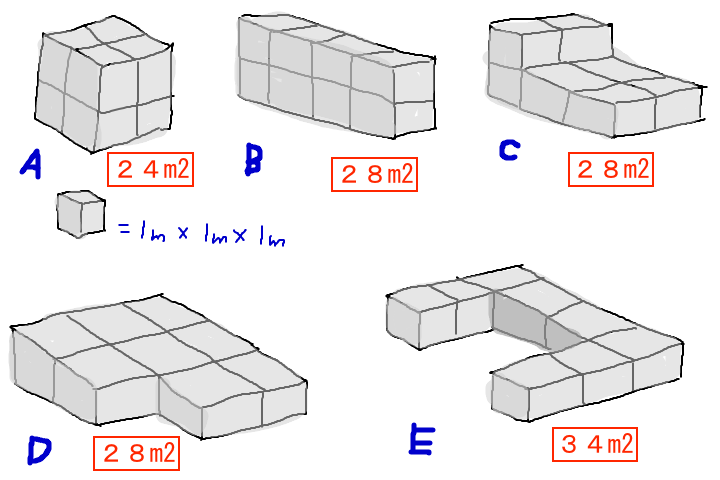

8個のキューブを組み合わせて建物の形を作ります。

キューブ:1m×1m×1m

f:id:c6amndbgr3:20180721082644j:plain

「A」〜「E」の5パターン作って見ました。

どれも、良く見られる住宅の形です。



「パターンA」「パターンB」:総二階の住宅

「パターンC」:一部二階の住宅

「パターンD」:平屋の住宅

「パターンE」:平屋で中庭がある住宅

と考えて下さい。



「パターンA」と「パターンE」では、

約1.4倍の差があることがわかります。



「かたち」で差が出るQ値

続いて前項で考えたパターンに「Q値」を当てて見ます。

f:id:c6amndbgr3:20180721083246j:plain



こちらも

「パターンA」と「パターンE」では、

約1.4倍の差があることがわかります。



すなわち、

「パターンE」を「パターンA」にするためには、

1.4倍の性能が必要となるということです。



1.4をカバーするには、

「工事費(断熱性能や設備)」「光熱費」など

何かが犠牲になります。

全て建て主のデメリットとなる項目です。



熱環境の面から見ると、凸凹な家は不利と言えます。



建設コストの観点から見ても、

最近流行っている「平屋」よりも「総二階建て」の方が割安になるという

結果が出ています。





熱取得の観点から見る理想な形とは?

冬場の暖房負荷を考える上で、太陽熱を建物に取り込むことは非常に重要です。

この熱取得の効率も建物の「かたち」によって差が出てきます。



バランスの良い形

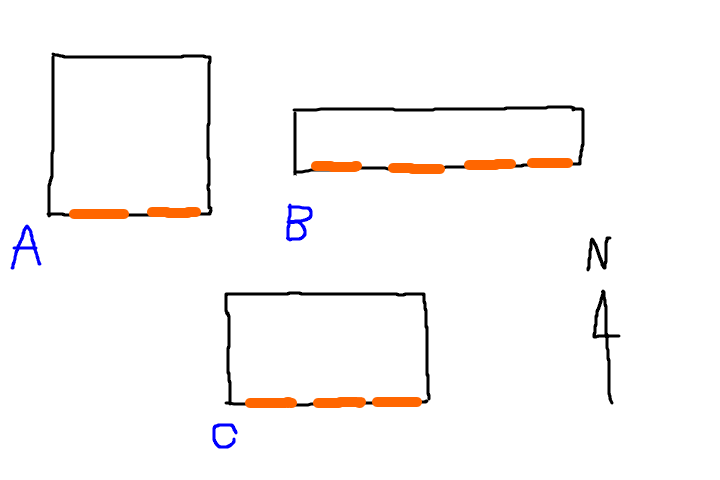

下のような同じ面積の部屋があるとします。f:id:c6amndbgr3:20180721101351p:plain

「A」:正方形で、南面に2枚窓が付いています

「B」:長方形で、南面に4枚窓が付いています。

「C」:「A」と「B」の中間で窓が3枚付いています。

一番バランスが良いのは、「C」です。

「A」は表面積が一番小さいですが、南北の奥行きがある為温度差が出ます。

「B」は窓の枚数が一番多いのですが、構造の面やプラン二ングの面で難ありです。



「プランニング」や「構造」の面を考えると、

「C」が一番効率の良い「かたち」と言えます。





★☆☆☆彡

最後まで閲覧頂きまして、

ありがとうございました。m(_ _)m
