【計画時の注意点】トイレブースの仕様で変わる換気計画!

「個室型トイレブース」換気計画に要注意

f:id:c6amndbgr3:20190501171742j:plain



トイレブース設置に関する注意点

【POINT】換気排気口の配置とトイレブースの高さ

意匠設計の方は、設備設計事務所へ外注するケースが多いと思います。



個室型のトイレブースとする場合は、換気排気口の配置に注意が必要です。

 Point

トイレブースの高さを確認して、設備設計へ確実に伝えましょう!





何も伝えられない設備設計は、次のように考えます。





一般的なトイレブース

トイレブースとは、FL+2000程度のブースが最も使われる仕様です。

その為、下の図のように換気扇を計画されることが一般的です。

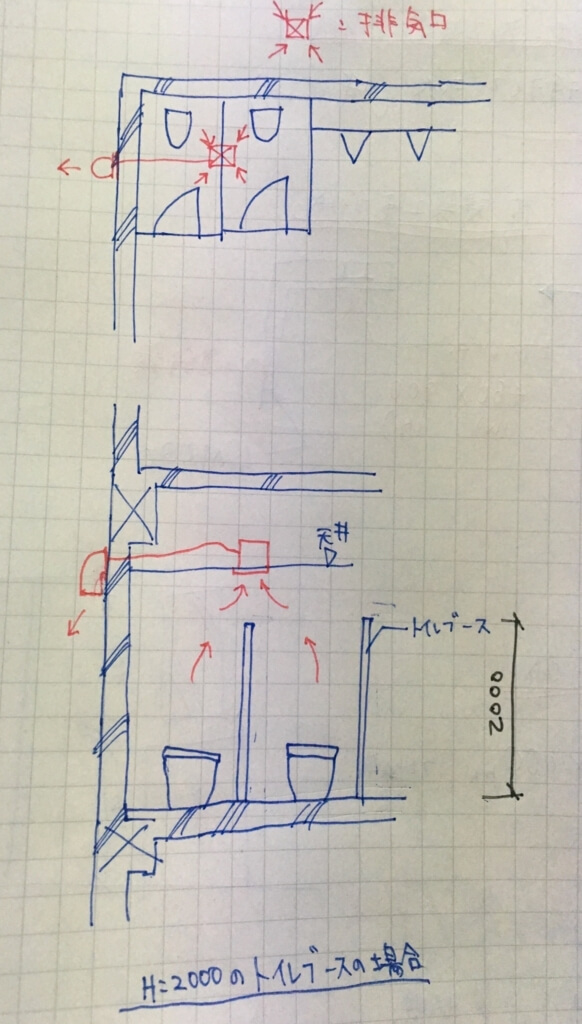

f:id:c6amndbgr3:20190501171817j:plain

トイレブースの隔板の中央部に天井扇を設置して、両側を排気します。



換気扇の台数が少なくなるので経済性の面から、一般的に計画される仕様です。



個別型トイレブースの注意点

個室型トイレブース(天井までブースが届くもの)の場合、ブースが天井まで至ります。



つまり、一般的な仕様で換気扇を計画してしまうと換気扇が干渉します。

設置できません



このままでは、計画変更が必要となる可能性があります。



機械、ダクト、ベンドキャップ、外壁コア抜き等の費用によって

数十万円もの工事費が変わる可能性があるので要注意です。





個別トイレブースの換気扇の計画

よって、個別型トイレブースに換気扇を計画する場合、下図のように各ブースに排気口を設置する必要があります。

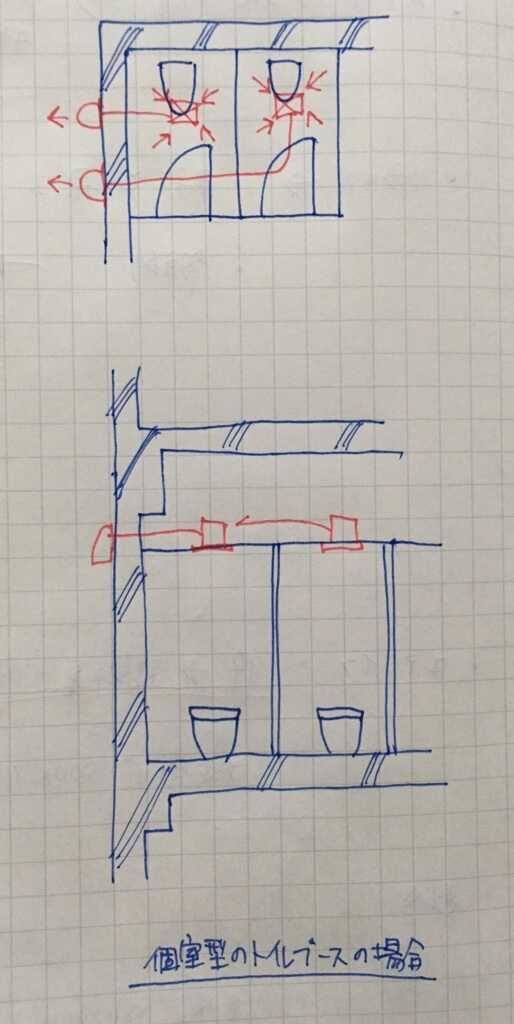

f:id:c6amndbgr3:20190501171835j:plain

それぞれのブースから排気することで、臭気や換気経路も問題無く計画できます。



工事中の変更は、工事費が変わる都合で非常に大きな精神的苦痛が伴います。



是非、こんな失敗をしないように注意をお願いします。



【今日のプチ情報】各室の換気量の目安(建築設備設計基準より)

トイレ・洗面所   5〜15回/h

ロッカー室・更衣室 5回/h

書庫・倉庫・物品室 5回/h

暗室       10回/h

コピー室・印刷室 10回/h

映写室      10回/h

配膳室       8回/h

シャワー室     5回/h

浴室        5回/h

脱衣室       5回/h

食品庫       5回/h
