建築士必見!! 断熱の秘密 熱の侵入路 【計画時のポイント】



建物へ熱が入るときの割合がどの程度かご存知でしょうか?

一番割合が大きいのは、『窓』です。

f:id:c6amndbgr3:20180722230654j:plain

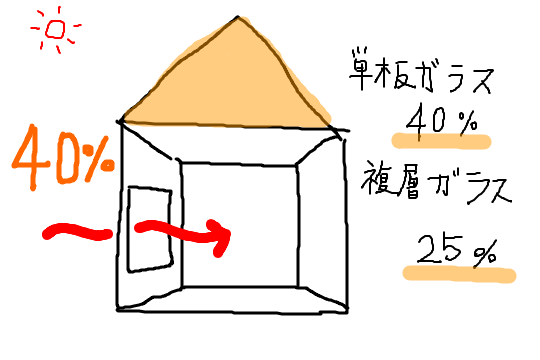

夏 温度差により窓から入る熱の割合

f:id:c6amndbgr3:20180523153304p:plain

単板ガラスの場合、窓から内部に侵入する熱量は、40%を占めます。

直射日光による放射の影響まで加えると70%となります。



暑さの原因となる熱の大部分は、窓から侵入します。

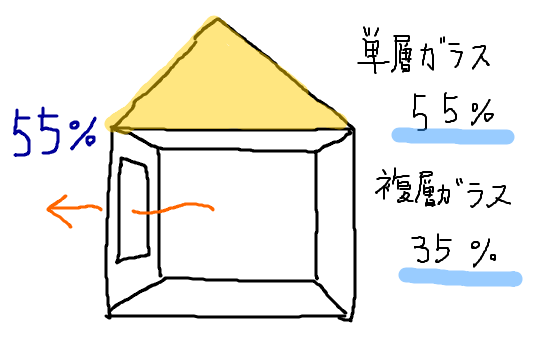

冬 温度差により窓から出る熱の割合

f:id:c6amndbgr3:20180523153701p:plain

冬季の場合、

温度差により窓から出る熱の割合は、55%を占めます。



つまり、外壁や屋根の断熱性能だけでなく、

窓の性能を上げることが重要です





あたらしい 家づくりの教科書

あたらしい 家づくりの教科書

  • 作者: 前真之/岩前篤/松尾和也/今泉太爾/森みわ/竹内昌義/伊礼智/水上修一/三浦祐成(共著),伊藤菜衣子(暮らしかた冒険家)
  • 出版社/メーカー: 新建新聞社
  • 発売日: 2016/08/31
  • メディア: 単行本
  • この商品を含むブログを見る






窓の断熱性能を上げる為に

ガラスの性能を上げる

窓の性能を上げるための一つに、ガラスの性能を上げる方法があります。

下に、熱の通過率をかきます。

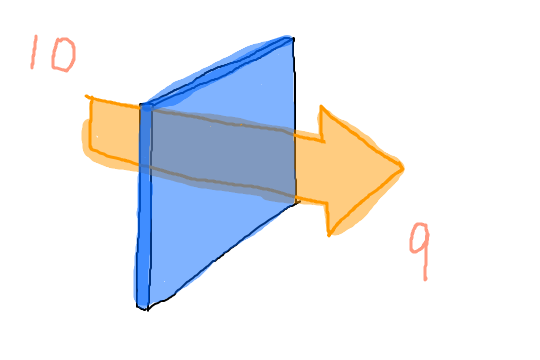

単層ガラス(←私の自宅はこれです。)

(透明ガラス 5mm)

f:id:c6amndbgr3:20180523182825p:plain

熱通過率 6.4 W/m2・K



複層ガラス

(透明ガラス 5mm)+ 空気層 + (透明ガラス 5mm)

f:id:c6amndbgr3:20180523183300p:plain

熱通過率 3.5 W/m2・K

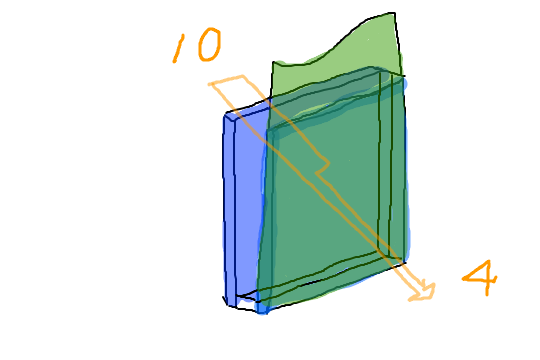

Low-Eガラス

(透明ガラス 6mm)+ 空気層 + (低反射ガラス 6mm)

f:id:c6amndbgr3:20180523183850p:plain

熱通過率 2.6 W/m2・K



ガラスの性能Low - E ガラスに上げると、単層ガラスの倍以上の断熱性能となります。



最近では、Low-Eが通常仕様のハウスメーカーが一般的です。





図解 エコハウス (エクスナレッジムック)

図解 エコハウス (エクスナレッジムック)









遮熱材と断熱材の違い

断熱材と似たような材料に『遮熱材』があります。



断熱材は、「熱の通過(伝導・対流)を妨げる」目的の製品です。





遮熱材は、「熱をカットする」目的の製品です。

遮熱材は、熱を反射させることはできますが、断熱材の代わりには使えないので注意です。



熱とは?

そもそも熱とはなにか??

熱についてかいた記事はこちらです。

www.arch-memo.com
