SGPの「白ガス管」と「黒ガス管」ってあるけど、どう使い分けてるの? 鋼管の種類と選び方!

SGP「白ガス管」「黒ガス管」どう使い分けてるの?

設備の分かりづらい理由の一つに、

配管の種類が分かりづらいということがあります。



特に鋼管の種類はたくさんあります。



配管は、使用用途によって使い分けられています。



配管の種類と使用用途さえ分かっていれば迷うこともないですね。



知っていないと施工図や承認図をチェックする時に、非常に時間を要します。





今回は、主に建築現場で使われる鋼管の種類と使用用途を紹介します。

f:id:c6amndbgr3:20190501135206j:plain



 配管炭素鋼鋼管(SGP Steel Gass Pipeの略)

現場で最も使われる配管の一つです。

SGPは大きく分けて「白ガス管」と「黒ガス管」の2種類あります。



SGPー白(白管)

f:id:c6amndbgr3:20180830224910j:plain

出典:https://www.monotaro.com/monotaroMain.py

黒管に耐食性を高めるために亜鉛メッキ塗布された配管です。

用途

上水道以外の水配管(消火設備、工業用水)に使用する

SGPー黒(黒管)

f:id:c6amndbgr3:20180830225220j:plain

出典:https://www.monotaro.com/g/00403038/?t.q=%8D%95%83K%83X%8A%C7

防錆塗装のみ塗布された配管

用途

蒸気配管、油配管、ガス配管、エアー配管などに使用





配管炭素鋼ライニング鋼管

SGPの配管内にコーティングを施した配管です。

上水道の給水配管に使用されます。

f:id:c6amndbgr3:20180830230358p:plain

出典:http://www.wsp.gr.jp/syoukei/products/type.html

コーティングが塩化ビニルのもの

SGP-VA

ガス管の内部にコーティングされた配管です。

屋内配管に使用されます。

SGP-VB

ガス管の内部にコーティングされた配管です。

屋内配管及び屋外の露出部に使用されます。

SGP-VD

配管の内外部共にコーティングされた配管です。

高い防食性から、地中埋設部屋外露出部に使用されます。



コーティングがポリエチレンの配管

塩化ビニルライニングよりも塗膜が強い配管です。

注意するポイント

給水に使用される配管は、水道法施行令に定められた基準を満たしている必要があります。適合品であるか確認が必要です。

①  適合が明確な製品

   JIS規格(日本工業規格)、日本水道協会規格(JWWA規格)等

②  第三者承認品

   第三者認証機関が認定した製品

③  自社で適合を証明する製品



配管や継手などの部材は、様々なメーカーから発売されています。

一般的に使われる部材であれば問題ないのですが、

海外製特殊な部材の場合適合品以外であるケースがあります。





ステンレス鋼管

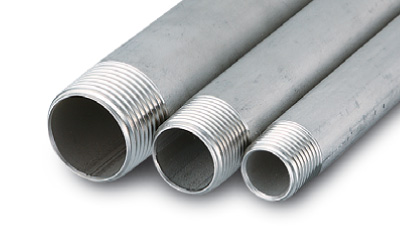

f:id:c6amndbgr3:20180830233852j:plain

出典:https://www.ondap.co.jp/catalog/index.html

ステンレス製の配管です。

耐食性が強いのが特徴です。

イニシャルコストは高いですが、後々のの赤水、錆びの問題が無いので

ステンレス配管を要望されるお施主様もいます。

注意するポイント

一般的に見られる錆びはないのですが、

異種金属腐食」と言われる、異なる金属が電気的に接触することによっておこる腐食です。

これを避けるために、接続部にコーティング等の絶縁処理がされているか確認が必要です。



フランジ継手の場合、樹脂製のボルトを使用されます。

SDC田中 ステンレス防食ボルト SB16090

SDC田中 ステンレス防食ボルト SB16090







ポリエチレン管(PE管)

f:id:c6amndbgr3:20190212152849j:plain

出典:https://www.kubota-chemix.co.jp/products/polyethylene_products/for_fire_equipment/item_1204

個人的に一番好きな配管は、ポリエチレン管(PE管)です。

青色の水道用と、黄色のガス用等があります。

f:id:c6amndbgr3:20190212153002j:plain

出典:https://www.hitachi-metals.co.jp/products/infr/pi/p08_01c.html

PE管の特徴といえば、

1)耐食性

2)溶着による接続

3)可とう性能

が挙げられます。



ポリエチレン製の為、錆類が発生しないことは想像し易いと思いますが、

接続が溶着による点がポイントです。

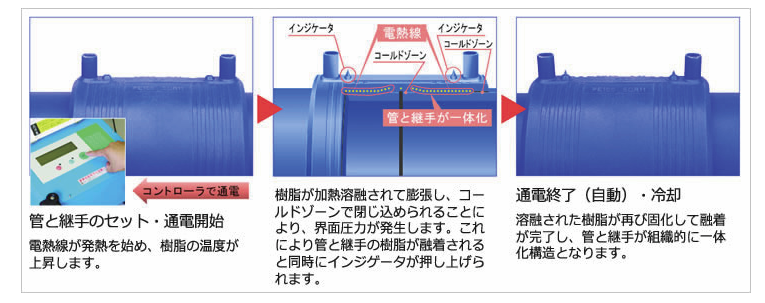

f:id:c6amndbgr3:20190212153321p:plain

出典:https://www.kubota-chemix.co.jp/products/polyethylene_products/for_building_equipment/item_1205

「ねじ切り」や「ノリ」での接続とは異なり、

管・継ぎ手同士が溶着により一体化される為、老衰のリスクが下がります。

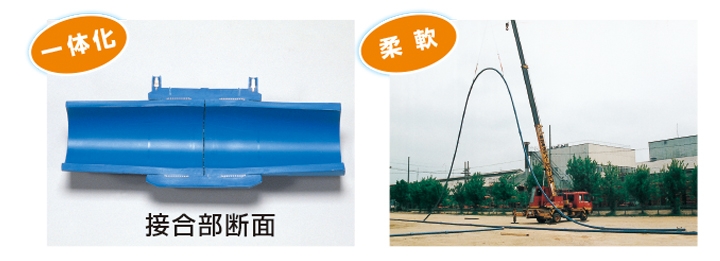

また、管の特性による可とう性もポイントです。

f:id:c6amndbgr3:20190212153920j:plain

出典:https://www.eslontimes.com/system/items-view/2/

これらの性能から、

最近問題となっている公共水道管の更新に採用されるケースも増えています。



私自身も、改修案件でPE管を採用しています。



継ぎ手も充実していますし、鉄管よりも信頼性があると思います。



注意点としては、

1)配管より工事費が高いこと

2)配管支持ピッチが、鉄管より細かくなること

が挙げられます。



特に、配管支持ピッチには注意が必要です。

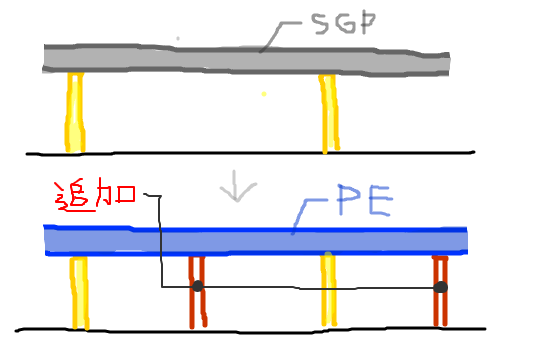

改修前が鉄管であった場合、支持を増やす必要があります。

f:id:c6amndbgr3:20190501135230p:plain



積算に漏れやすいので注意です!





さいごに

鋼管の種類と使用用途について紹介させて頂きました。

一般的には、どの現場でも使い分けは同じです。





まだこれ以上に種類がありますので、

随時記事を追加していきます。



本ブログでは、設備設計やってみようシリーズを立ち上げました。

随時記事を増やしていきますので、お時間があれば合わせてご覧下さい。

f:id:c6amndbgr3:20181019001837p:plain

実施設計やってみようシリーズ カテゴリーの記事一覧 へ
