超簡単!! 真北(しんぽく)の調べ方!

建物を計画する上で重要な条件となるのが、「方位」です。



日照や熱負荷を検討するほかに、斜線制限で「方位」は重要な条件となります。



そして、慣れない方が間違いやすいポイントが、

「北側斜線」は” 真北 (しんぽく) ”によって求めるという点です。





私自身、

「磁北で北斜 計算しちゃってやり直し!」

なんて失敗したこともあります。



同じ失敗をしないように注意しましょう。





真北(しんぽく)って何?

真北とは、北極点を指す方位(地球の自転軸の北端を指す方位)です。



方位と聞くと、コンパス(方位磁石)が指す”北”を思い浮かべると思います。



Boundless Voyage コンパス アウトドア キャンプ 登山 ハイキング ポータブルな旅行 方位磁石 羅盤 専用袋付



この、コンパス(方位磁石)が指す北を「磁北」と呼びます。



最近のアウトドアブームもあって、所有している方もだいぶ増えたようです!

(かっこいいのも結構ありますね!)





「真北」と「磁北」のずれ

「真北(しんぽく)」「磁北」にはズレがあります。(日本列島で約6~9°)





建物の計画で使うのは「真北」なので注意です。



今回は、真北 (しんぽく) を調べる方法を紹介させて頂きます。

建築士,給料,将来性,一級建築士,税金,税,将来,給料,副業,年収,独立



超簡単!! 真北(しんぽく)の調べ方!

真北(しんぽく)を求めるには、「スマホのアプリ」でも可能が、

確認申請に使用する場合は出力に手間がかかる場合があります。



今回紹介するのは、建築設計で手間がかからない方法です。

ノートPCならば、こちらの方が断然早いと思います!



手順|磁気図を開く

国土交通省から公開されている磁気図を確認します。



開くとこんな画面がでます。

建築士,給料,将来性,一級建築士,税金,税,将来,給料,副業,年収,独立,確認申請,建築基準法,真北,磁北,北側斜線

日本列島すべてをカバーしています。



無料で利用可能です!



URLは、下のページにまとめています。

↓URLはこちらから

www.arch-memo.com





地図では、真上を真北(しんぽく)表示しているものが殆どです。



この”磁気図”も図面の上が「真北(しんぽく)」です。



手順|計画地を選択する

続いて、計画地を選択していきます。



今回は、弊事務所のある「つくば研究支援センター」を選んでみましょう。



建築士,給料,将来性,一級建築士,確認申請,真北,磁北,建築基準法,独立



使い勝手は、googleマップ等の地図サービスと同じです。



さすが国土地理院といった情報量がハンパなく多い地図です。





計画地で「右クリック」すれば、中心となります。



手順|偏角を表示する

右上の「機能」を開きます。

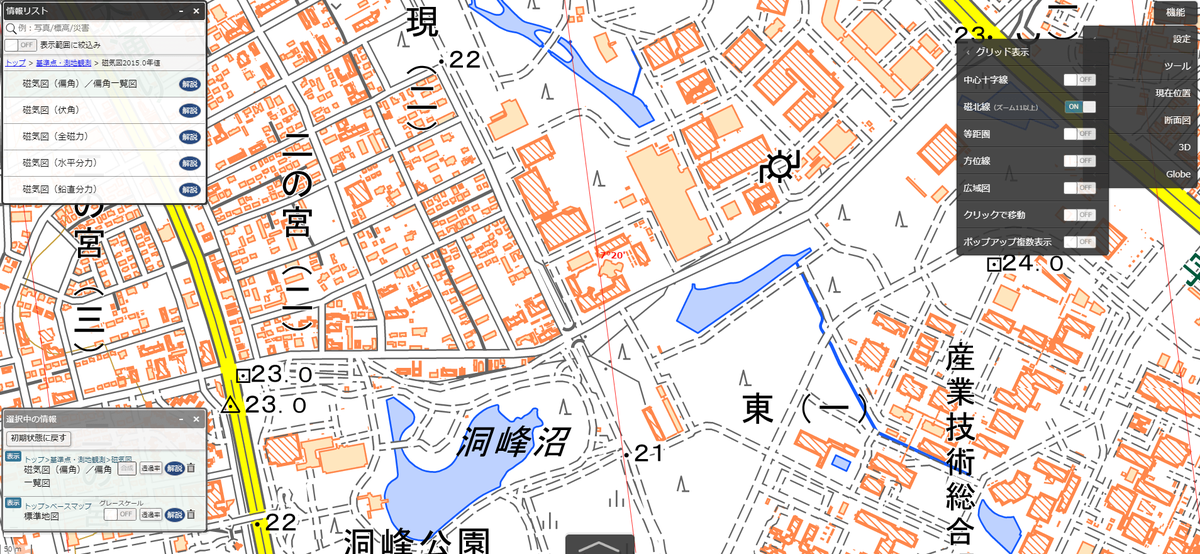

「設定」タブ → 「磁北線」の表示をONにします。

建築士,給料,将来性,一級建築士,真北,建築基準法,確認申請,副業,年収,独立



すると、偏角が表示されます。

つくば研究支援センターの偏角は「 7°20’ 」であることがわかりました。



このデータを使って建築設計をすればOKです。





設計図(配置図 等)へ、この角度を記載します。





さいごに

今回は、真北(しんぽく)の調べ方として、

国土地理院の「磁気図」の使い方を紹介させて頂きました。





かなり便利なので、是非使ってみて下さい。
